高精度反射镜光学性能检测技术
时间:2017.11.17
作者:匿名

大连鉴影光学科技有限公司推出高精度反射镜光学性能检测产品,可对光热行业的聚光镜片包括微弧曲面、平面镜、单曲双曲抛物面、菲涅尔镜片进行光学检测。该技术可在20S内实现对反射镜上数十万点的检测,检测精度可达到0.01毫弧度,并可根据实际的检测结果进行光学聚光效果拟合。


该技术为鉴影光学现有光学曲率/面形仪产品的技术衍生,完全自主开发,世界领先的反射镜检测技术。采用条纹相移技术及几何光学原理进行光学反射角度的计算,可直接计算出被测镜片的实际误差分布,进而可计算得出镜片的全部光学参数,更好的指导镜片修复,后期安装,为客户应用提供完美的保证措施。


检测设备图片


在新能源领域,成本的降低和效率的提升对行业的发展具有举足轻重的作用,在光热行业中镜场作为成本占比最高,而国内目前在镜场设计和检测方面仍存在光学技术薄弱,设计及优化能力欠缺问题。利用鉴影光学的检测技术不仅可以实现单镜片的光学检测,光斑拟合,同时也可进一步开发实现光热系统的调焦,镜场模拟控制,光斑优化等,为镜场的设计提供理论依据,提高效率并降低成本。同时针对行业相关需求,还可进行深度二次开发。


设备软件截图


鉴影光学自20167月起已经为瑞典某知名光热企业提供检测服务,先后为其公司检测数十片碟片,提供斜率误差数据和拟合光斑,检测效果得到了业内的认证和认可。目前鉴影光学已经实现了槽式、碟式、塔式及菲涅尔式光热镜片的检测,并对外提供检测设备与检测服务,希望能促进光热行业及光学技术的快速发展,并贡献自己的一份力量。

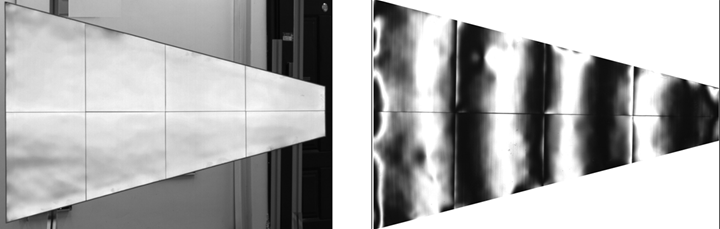

实际测试图片及反射条纹图片

单碟片检测结果显示图

单碟片理论光斑与实际光斑显示图
