小曲率透明镜片曲率半径检测
测试背景:由于透明小曲率镜片检测困难,精度低,使用该设备进行检测确认
使用设备:标准高精度面形检测设备
设备型号:AncientO SHF-GMA
测试目的:测试镜片的曲率半径

测试结果:实测5片镜片,对尺寸在20mm*20mm,曲率在26000mm的透明镜片,设备精度稳 定性在±100mm,可以测量出镜片实际研磨状态


测试图片如下:

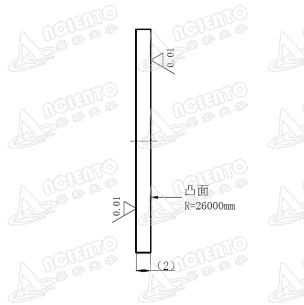

样片示意图纸

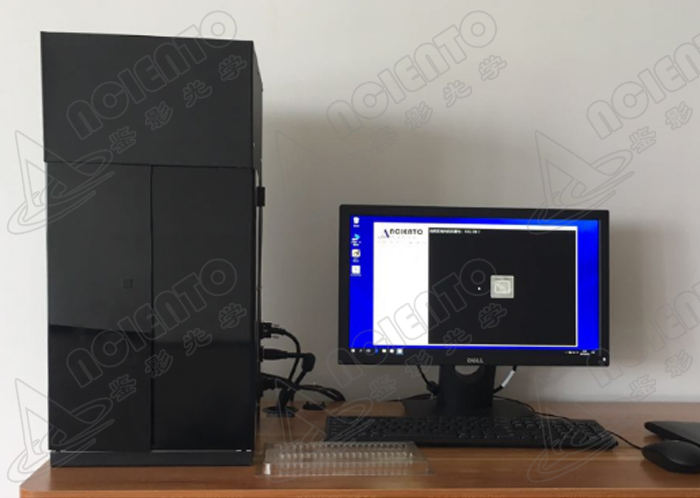

实拍图片


实际侧视图

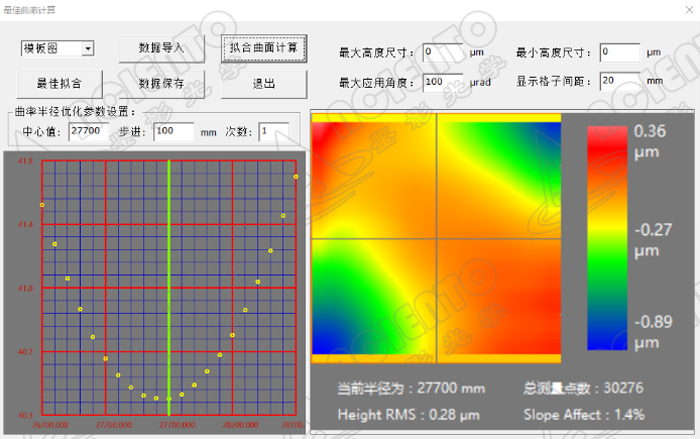

实测软件图片,包含曲率优化曲线和匹配误差图

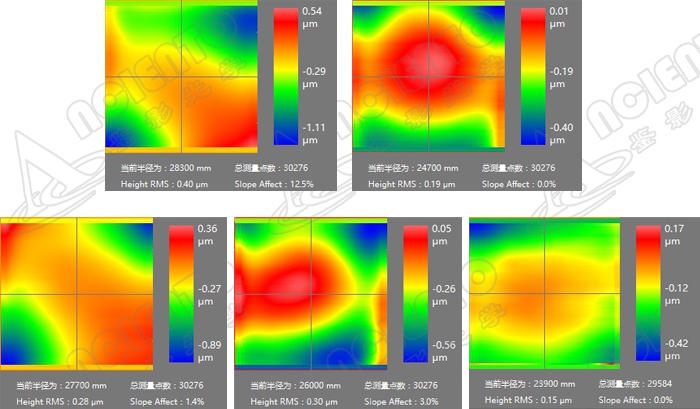

样片1-5的测试结果


测试结果整理:


序号

理想半径

实测半径

差值

测量点数

RMS

1

26000

28300

2300

30276

0.40

2

26000

24700

-1300

30276

0.19

3

26000

27700

1700

30276

0.38

4

26000

26000

0

30276

0.30

5

26000

23900

-2100

29584

0.15


通过实际的测试,可得出如下结论:

使用SHF-GM 中型高精度面形检测设备,实测点数为3万点,可以得出稳定的测量结果。
