SHF-GD系列镜片度数仪检测案例

       树脂镜片生产中,需要对针对眼镜片的度数进行抽样检测;

要求:

1、  速度快:20S左右。

2、  检测精度高:1度以内。

3、  操作方便:一键检测,结果直接显示,各区域尤其是边角,要能显示度数

验证过程中采用标准焦距为120.081mm的凸透镜进行实测,实测数据如下:





标准镜片的实测数据


     实测点数达到33万点,焦距为120.051mm,与理论值相差-0.03mm,折合到度数相差为0.2°,可以确认设备精度达到±1°

     对镜片的实测数据:



实测镜片图片


       实测镜片为三组,包括近视镜片300度、500度、800度各一篇,远视镜片500度一片,实测数据如下


近视300度实测为307


近视500度实测为523


近视800度实测为835


远视500度实测数据为497

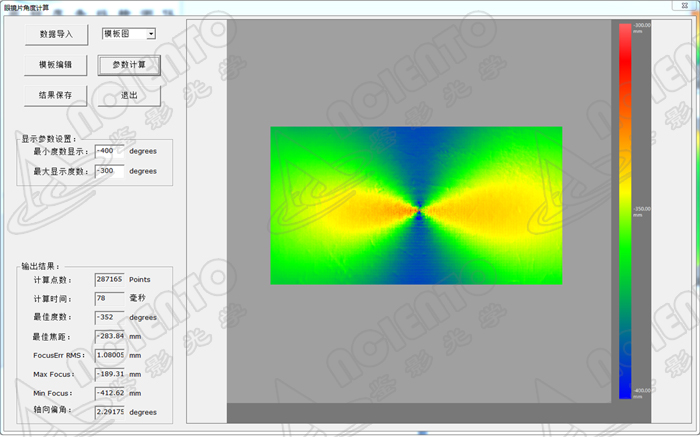

        此外我们还选取了同事的350度近视并携带散光纠正的镜片,实测数据如下:


实测值为352


      通过实际的测试测试确认,可得出一下结论:

         1、该设备可以实现眼镜片度数的检测,实测点数均可达到30万以上,精度可达±1度以内,可通过点数的图案分布观测镜片不同位置的度数分布;

         2、当前设备检测镜片速度在10S以内,放置等操作实际,实际总实际在28S左右;

         3、在检测散光时,该设备可得出更精确的度数分布和轴向;

         4、此外,该设备也可以得到更精确的镜片中心位置;

         5、通过聚焦误差的评价,该设备可检测出镜片是否为非球面。
